Замена шторок затвора в фотоаппарате Canon XSi.

  Что бы самостоятельно поменять шторки затвора в фотоаппарате Canon XSi (450D), Вам потребуется хорошая отвертка, которая точно соответствует шлицу винтов (все одинаковые). Если она не выпадает из винта, как это показано на фото 4, то это то, что надо. Плюс, ВСЕ! винты и мелкие детали, которые сняты с фотоаппарата, должны быть сложены на кусочках прозрачной липкой ленты и подписаны (фото 3). Последнее, сильно замедляет разборку, за то ускоряет сборку фотоаппарата, раз в 10. И «лишних деталей» не останется. Тонкие резиновые перчатки – желательно. Они защищают камеру от Ваших отпечатков пальцев, а Вас, от высокого напряжения, которое может присутствовать в некоторых местах камеры.


    Фтографии ниже, показывают как это удалось сделать мне. Это не самый короткий путь, но шторки заменены и камера работает. В общем случае последовательность должна быть такой.
1.    Снимаем заднюю крышку и отключаем ВСЕ доступные разъемы.
2.    Снимаем переднюю крышку, отключаем еще 4-е разъема.
3.    Снимаем верхнюю крышку.
4.    Снимаем кронштейн USB и заднюю плату.
5.    Отключаем 1 разъем, снимаем матрицу и регулировочные подкладки.
6.    Снимаем алюминиевую раму (получаем доступ к механизму затвора).
7.    Откручиваем два винта, меняем шторки затвора.

    Из регулировочных элементов, в камере, только три разных набора подкладок под матрицей. Их нужно снять и поставить точно на свои места.



    Разбираем цифровую камеру Canon XSi.

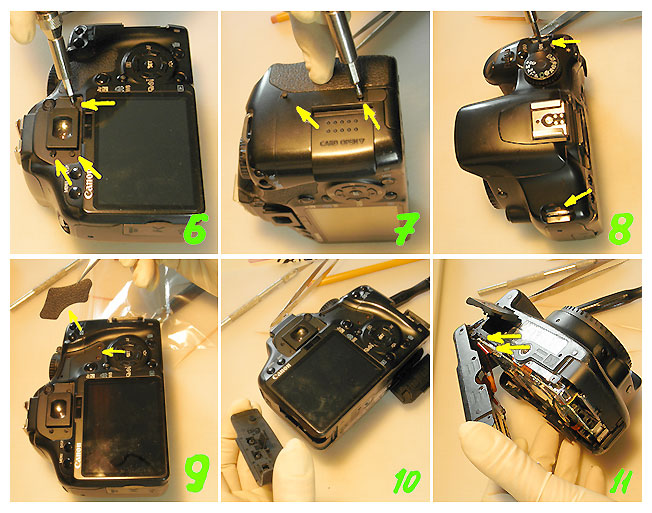

   В начале, после извлечения батареи и SD карточки, начинаем аккуратно откручивать все винты, показанные на фотографиях стрелками.
    Если найдете еще какие-нибудь черные винтики, то их то же выкручиваем.
    Аккуратно складываем все на кусочки прозрачного «скотча» и подписываем. Должно получиться как в верхнем левом углу, на фотографии (3).
    Декоративную пластиковую накладку (9), то же снимаем, подцепив с одного края пинцетом. Под ней нет никаких винтов, но она соединяет две пластиковые части корпуса фотоаппарата.
    После этого, медленно отделяем заднюю крышку с экраном, нежно покачивая из стороны в сторону(11). Под ней нет никаких секретных защелок и дополнительных винтиков, но есть шлейф, который желательно не повредить.

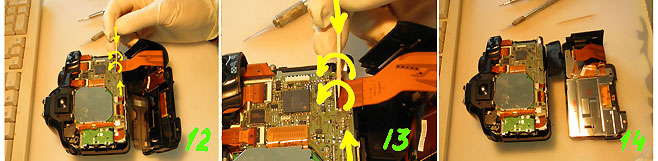

  Для отсоединения шлейфа от платы фотоаппарата, необходимо с помощью двух зубочисток поддеть коричневую защелку и повернуть в направлении стрелок (13).

  Далее. Отсоединяем ВСЕ разъемы, которые видим на плате. Под разъемами, обозначенными синими точками, находятся еще два разъема (15). После этого, откручиваем три винта (16) и вынимаем плату (17). Синей стрелкой обозначен кронштейн USB порта, который необходимо немного отогнуть. Желтые стрелки на (17) показывают оптический разъем, который надо отсоединить.


  Когда плата электроники извлечена (18), самое время снять переднюю крышку камеры. Она крепится на четырех винтах (19), последний из которых спрятан под резиновой накладкой (20). Вообще то, снять переднюю крышку нужно было сразу после отсоединения задней. Тогда появляется доступ к винту, обозначенному на фото (17) голубой стрелкой. Если выкрутить этот винт и снять кронштейн USB, то плата вынимается без проблем.



  Выкрутив четыре винта (19), последний из которых спрятан под резиновой накладкой (20), позволяют снять переднюю крышку. Винт корректора (18), это последнее, что удерживает верхнюю крышку (придется отключить несколько разъемов, см. фото 30).

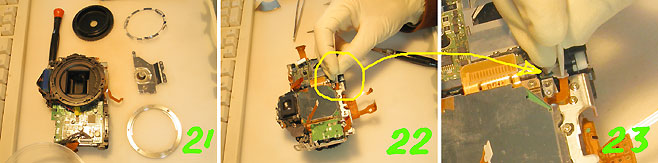

  То, что показано на фото 21 - было снято по ошибке. 22 и 23 - последний разъем, который необходимо отсоединить, перед снятием матрицы.

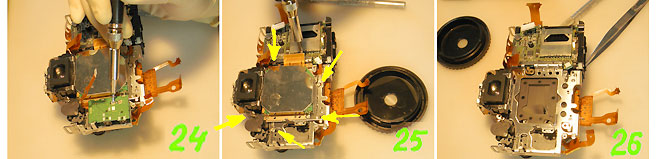

Сняв плату с разъемами (24) получаем доступ к последнему винту крепления матрицы. Выкручиваем пять винтиков и АККУРАТНО поднимаем матрицу. Под тремя длинными винтами находятся регулировочные подкладки, которыми выставляется положение сенсора.

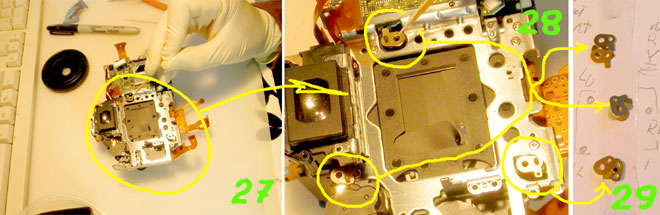

  Отсутсвие или не правильная комбинация этих регулировочных элементов сказывается на четкости снимков. Поэтому, вынимаем эти подкладки (27, то же, только увеличено 28) и складываем на кусочке прозрачного скотча "(29). Рядом, сразу же, подписываем все, в плоть до последовательности, как они лежали.

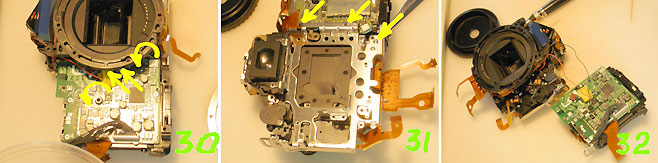

  Два разъема, которые показаны прямыми стрелками на фото 30, уже были отсоединены, когда мы снимали верхнюю крышку с фотовспышкой. Оставшиеся два разъема поворачиваем по стрелке и отсоединяем от платы. Остается вывинтить три винтика (31) и отсоединить блок батареи(32).

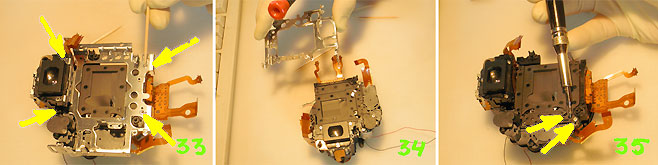

  Рама крепится на четырех винтах (33). Некоторая проблема возникает с винтом, который расположен слева от видоискателя (на 33 - левый, нижний). Отверка, в него, входит под небольшим углом (мешает видоискатель). Тем не менее, откручивается без проблем.  Снимаем раму и откручиваем два винта на тыльной стороне затвора (35).

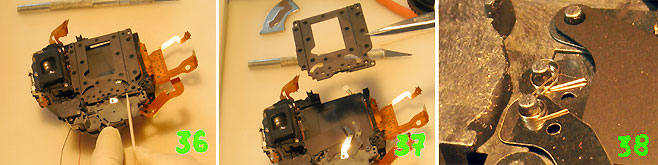

  Черная рамка, сдвигается в сторону зубочисткой (36) и ОЧЕНЬ АККУРАТНО снимается (37). Почему АККУРАТНО? Под ней находятся две стальные пружинки, очень и очень маленькие. Они удерживают шторки. Без них, затвор работать не будет. Когда я разбирал камеру, одна из пружин банально соскочила и исчезла. Я ее, конечно нашел, но через час, на полу и в трех метрах от стола. Повезло, что пол светлый. Фото 38 поможет Вам при установке пружин на место.

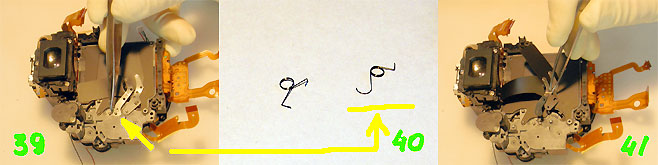

  39 - Аккуратно снимаем пружины. Первой снимается пружина задней шторки. Она подчеркнута на фото 40. Потом, аккуратно, снимается задняя шторка и пружина передней шторки. Лучше держать поблизости сильный магнит, на всякий случай.

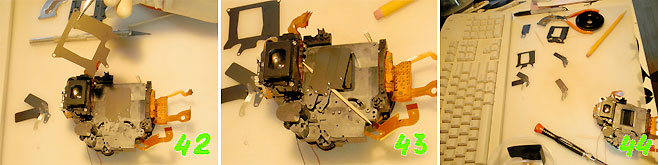

  Разделительная пластина (42), передняя шторка (43) и разборка камеры закончена.

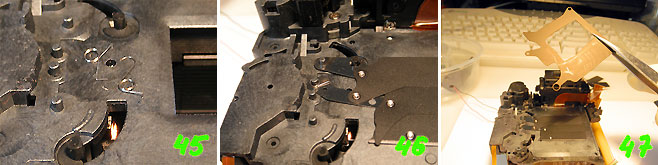

  45 - пружины будут установлены в таком положении. 46 - устанавливаем переднюю шторку и пружину. 47 - промежуточная пластина.

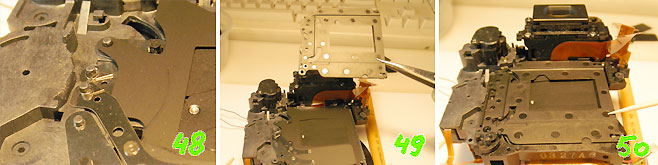

  48 - задняя шторка с пружиной. После установки пружин - ничего не дергаем, и не двигаем. Сразу накрываем шторки наружной пластиной (49), которую прижимаем и подвигаем, зубочисткой, в левую сторону (50).

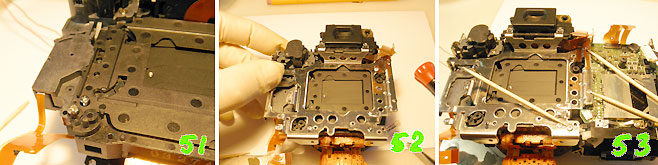

  Завинчиваем два вина (51). На этом, реанимация затвора закончена!
  Далее устанавливаем и прикручиваем четырьмя винтами ал. раму (52), которую, тремя винтами соединяем с блоком батареи (53).

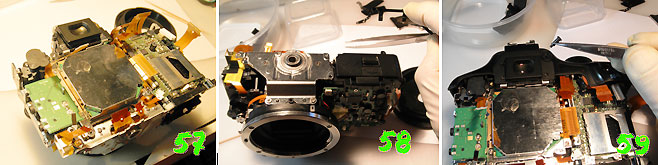

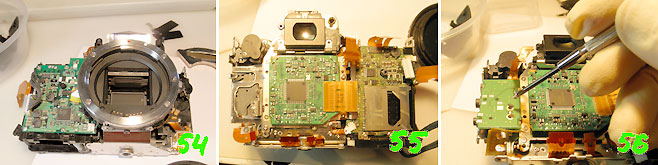

  Фотогарфии 54 - 59 - это все по тексту, начиная с (31), только в обратном порядке.



    В заключение.

  В моем случае, камера начала работать сразу после установки объектива, батареи и SD-карточки. После включения, она щелкнула (видимо взвела затвор и опустила зеркало) и попросила установить время. Фотография (листика в клеточку) показала отличную резкость по всему полю кадра. И об "Ошибке 99" – камера уже не вспоминает.

  Конечно, ремонтировать камеру самостоятельно – рискованное занятие. Но в случае старой камеры, когда за ремонт просят неоправданно много денег, это имеет смысл. Выигрываем больше, чем можем проиграть. В крайнем случае, ее откупит мастерская за 50 уе.

  Давайте посмотрим, на чем можно «проколоться» на самостоятельном ремонте.

1.    С плохой отверткой, можно срезать головки винтиков и камера потеряет товарный вид. Лечится наличием хорошей отвертки.
2.    Можно оставить грязь на сенсорах, зеркалах и тд. Если Вы работаете в свежих резиновых перчатках, то от такой проблемы Вы защищены, а о пыли - камера позаботится самостоятельно.
3.    Можно поломать защелки разъемов. Можно. Но для этого надо сильно постараться. Даже в этом случае разъем можно восстановить.
4.    Порвать плоский кабель. Порвать такой кабель – не просто. А вот режется он, об острый край пластмассовых или металлических деталей – очень неплохо. Просто, этого не надо допускать.
5.    Неправильно подключить разъемы. Это не возможно, все разъемы разные. Другое дело -  не полностью вставить кабель в разъем. Это, очень даже возможно. Поэтому все подключения необходимо перепроверить по фотографиям.
6.    Можно сбить заводские настройки. Из всех настроек, которые Вы можете нарушить, только положение матрицы, которое выставлено на заводе с помощью набора подкладок. В этой камере – три набора пластинок под тремя винтами крепящими матрицу к блоку объектива. Пластинки нужно вынуть и поставить каждую на свое место при сборке. Заводские настройки, при этом, сохраняться.
7.    При замене затвора необходимо полностью перепрограммировать камеру. При замене затвора - возможно, но при замене только шторок – не нужно.


    Дополнительные материалы.

  Часть фирменного мануала Canon, по запасным частям камеры Canon 350 (.PDF) - asaha.com

  Обсуждение ОШИБКИ 99 на фликере (англ.) - flickr.com

  Шторки затвора, как выглядят и сколько стоят - ebay.com

  Разборка камеры Canon в фотографиях (устанока охладителя сенсора) - thaiastro.nectec.or.th


   Разборка разных Canon для использования в астрономии. Пошаговая интрукция с фото - ghonis2.ho8.com
