X.  Измерения или простые приборы.

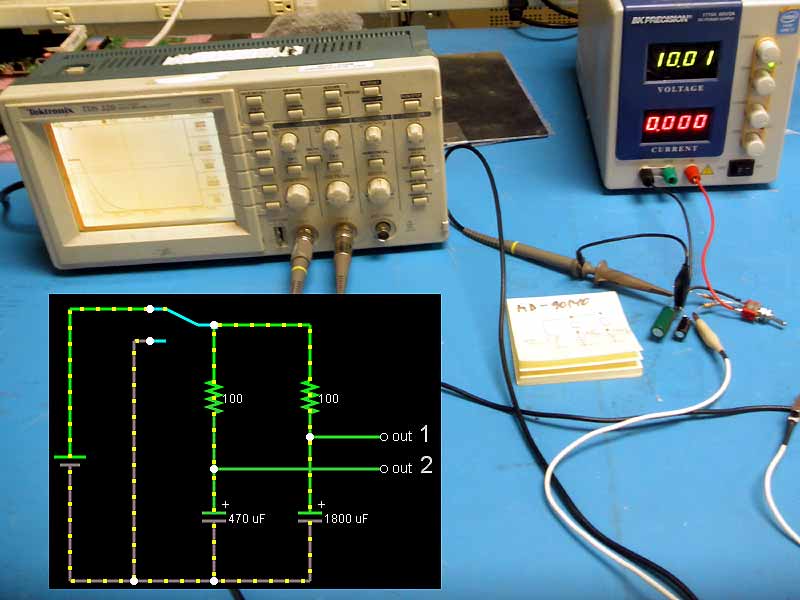

Стенд для измерений и схема.

Заряжаем конденсаторы (450 мкФ и 1900 мкФ) до 10 Вольт и разряжаем.

Развертка - 250 mS/деление (сверху). То же самое, только 100 mS/дел.(ниже).

Постоянная  времени  это  время,  необходимое  для :
зарядки конденсатора
до 63% от полного заряда или
разряда его
до 37% от своего первоначального напряжения.
Имеем две постоянных времени.
R*C1=470 u * 100 Ohms = 470*10e-6(F)*100(Ohms)=0.047 Sec. (47mS)
R*C2=1800 u * 100 Ohms = 1800*10e-6(F)*100(Ohms)=0.18 Sec. (180mS)
На последнем фото, конденсаторы заряжаются с 0 до 6,3 Вольт за 45/190 mS и разряжаются с 10 до 3,7 Вольт за 50/200 mS.  В общем, теория с практикой совпала.
Сейчас меня интересует сколько времени будет работать микро-электродвигатель с электронным упралением если подключить его к конденсатору 1800 мкФ, заряженному до 10 Вольт.

Приблизительно 100 mS. Теперь то же, только конденсатор заряжен до 5 В.

Около 20 mS, по последней осцилограмме.  Минимальное напряжение, при котором двигатель еще работает - около 3 В.
В первом приближении, генератор, который может выдавать импульсы длинной 100 mS может выглядеть так.

U1 - инвертор, с тригером Шмита на входе (.pdf). После включения питания С1 разряжен, на выходе инвертора 5В. Конденсатор C1 начинает разряжается через резистор R1. Когда напряжение достигает ~2,5В элемент переключается. На выходе 0В и конденсатор разряжается через R1. По достижении ~1,5В, элемент переключается и цикл повторяется.
    * Длина импульсов и частота будут зависить от С1 , R1 и напряжения питания.
Пороговое устройство, которое будет включать генератор, на рисунке ниже.

Когда напряжение питания достигает 4,5В, транзистор открывается и выходное напряжени резко уменьшается.
Если все сложить вместе, то получится:

Схема работает следующим образом.
Солнечные панели медленно заряжают батарею конденсаторов С3,С4,...С9. Резистор R2 удерживает высокий уровень напряжения на входе U1, на выходе, соответсвенно низкий уровень, транзистор Q2 закрыт. Когда напряжение достигает 2,5В начинает течь ток через светодиод и напряжение на резисторе R1 увеличивается. По достижении на затворе Q1 напряжения 2V, транзистор открывается, напряжение на стоке падает. Конденсатор С2 начинает разряжаться через R3. Когда напряжение на С упадет до 1.5V логический элемент переключится. Высокое напряжение с выхода U1 откроет выходной транзистор Q2 и будет удерживать Q1 в открытом состоянии на время заряда конденсатора С. 2,5V.
