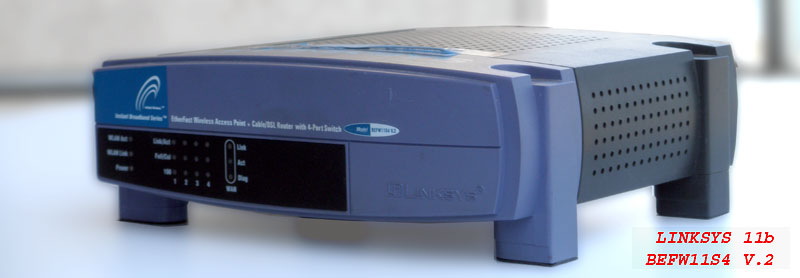

Речь пойдет о Linksys роутере BEFW11S4 Ver.2, который поддерживает беспроводный стандарт 11b.



 Так как использовать его по назначению уже не получается (старый, очень), то можно открыть его и посмотреть что в середине.


После снятия платы радиомодуля, остается процессорная часть и проводная сеть.


  В середине:

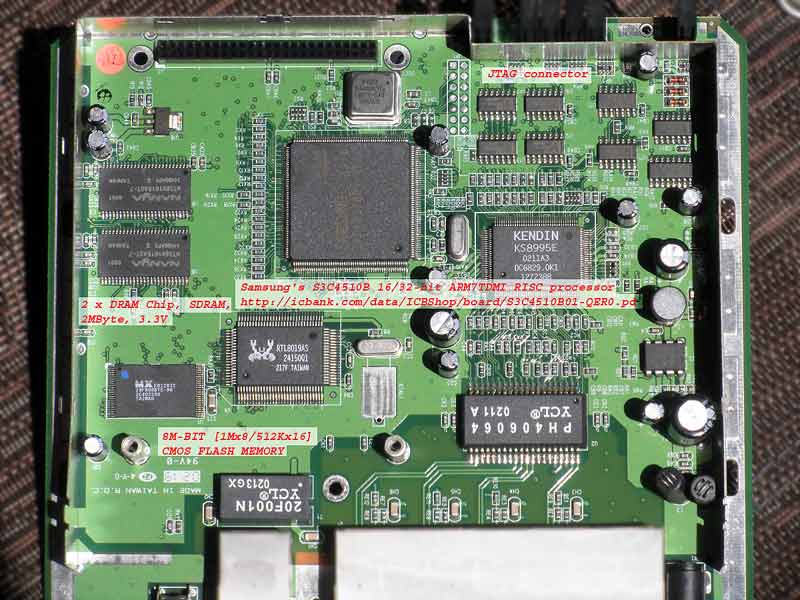

 Samsung's S3C4510B 16/32-bit ARM7TDMI RISC processor (datasheet at http://icbank.com/data/...);
 Flash memory - 8Mbit (1M x 8 or 512k x 16);
 RAM - Two DRAM Chips, SDRAM, 2MByte each;
 JTAG connector. Разводка от процессора в верхнем слое.
 Последовательный интерфейс (RS-232) отсутствует.

 Другую операционную систему, к примеру DD-WRT, поставить нельзя. Последняя требует 8Mb FLASH (4Mb+).

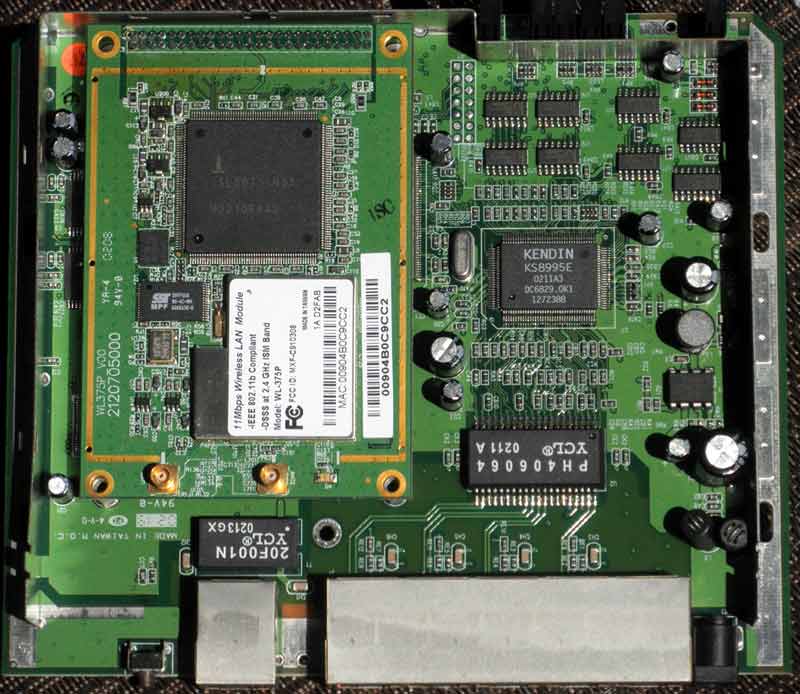

 Радио модуль на фотографии ниже.


 Схемотехника таких модулей почти одинаковая. В конце странички (https://wikidevi.com/files/archive/ ...) есть ссылки со схемами, где понятно как это работает.

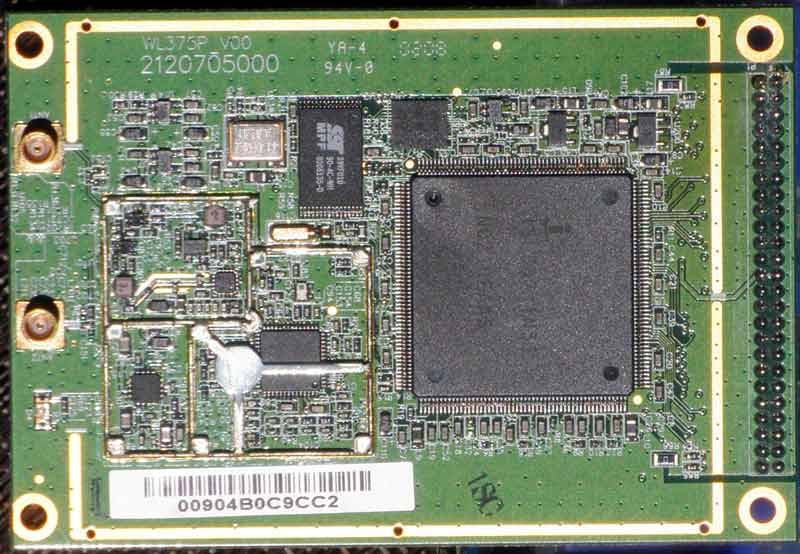

 Такой модуль "распадается" на полезные запчасти, которые покупать по отдельности, нет смысла. В данном случае меня будут интересовать ВЧ разъемы и два переключателя "Skyworks Solutions Inc, AS169-73" (шесть ножек, в левом верхнем углу).

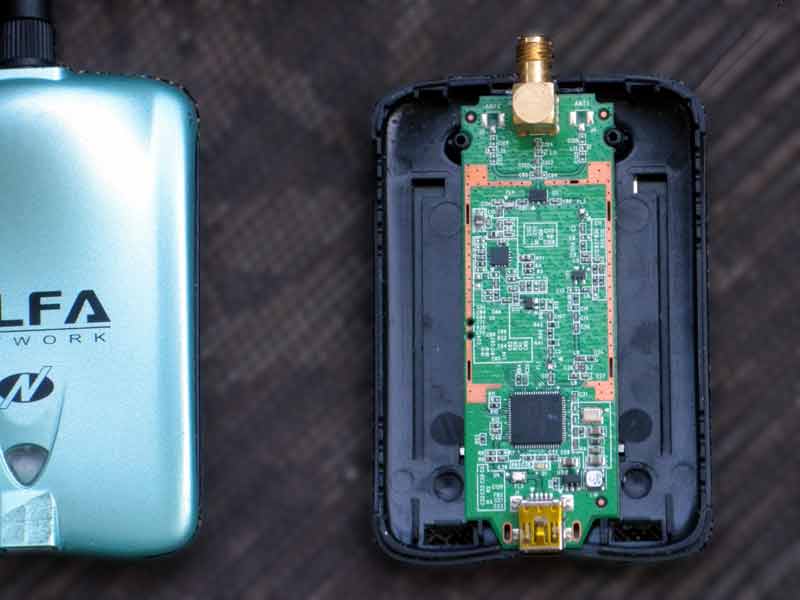

И, если повезет, то удастся "оживить" ALFA, AWUS036NH, Long Range Wireless USB Adapter, в котором используется похожий переключатель (в центре, под разъемом).

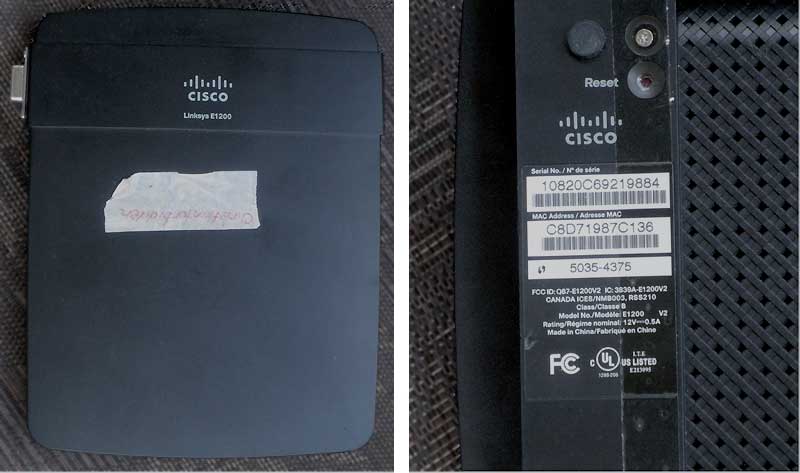

 Но это позже. А сейчас, в руки попался LINKSYS E1200. Простой роутер, который поражает своим минимализмом.


 Вторая версия имеет Flash ROM =  8 MB и RAM =  32 MB. Можено поставить
DD-WRT, но можно использовать и так. Наличие последовательного порта делает это еще интереснее.

 О том, что можно ожидать от этого роутера - на следующей странице.


SK 24.06.2015
