3.а.4 Стерлинг как тепловой насос.

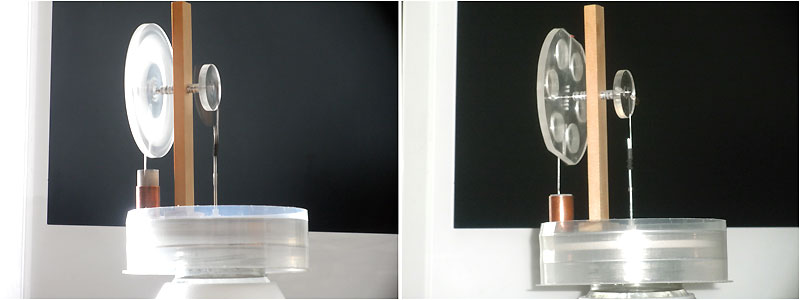

Я тут, по случаю, сделал двигатель Стерлинга. Простой, только для того, что бы показать своим сотрудникам как это работает. Было интересно, всем.
К слову, Стерлинг, это такой двигатель, который работает от разницы температур. Внизу, Вы не видите на фотографии, банка с горячей водой. Она нагревает нижнюю пластину. Верхняя - охлаждается окружающим воздухом.
Эта милая игрушка начинает вращаться при разнице температур (dT) 35 градусов Цельсия и останавливается при dT=25'C. 3 оборота в секунду, это максимум, который можно от нее получить.
Игрушки хватило на неделю. И только для того, что бы она не пылилась на полке, я решил попробовать её как тепловой насос. Не так, что бы я ожидал чего то особенного Просто было интересно.

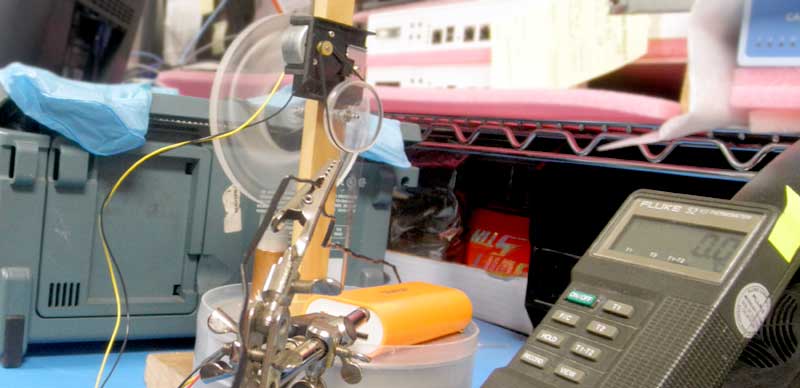

Стерлинг, это обратимая тепловая машина. То есть разницу температур она должна делать, если вращать вал принудительно. Электродвигатель, вверху, именно это и делает.

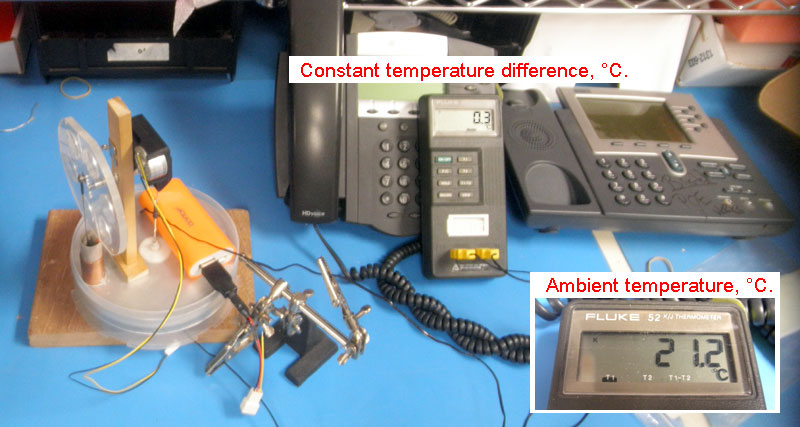

Две термопары на верхней и нижней пластинах и термометр, который измеряет разницу температур. Точность - до 0,1°С. Надо только подождать, пока разница температур стабилизируется (0,3°С, это взяло минут 10).

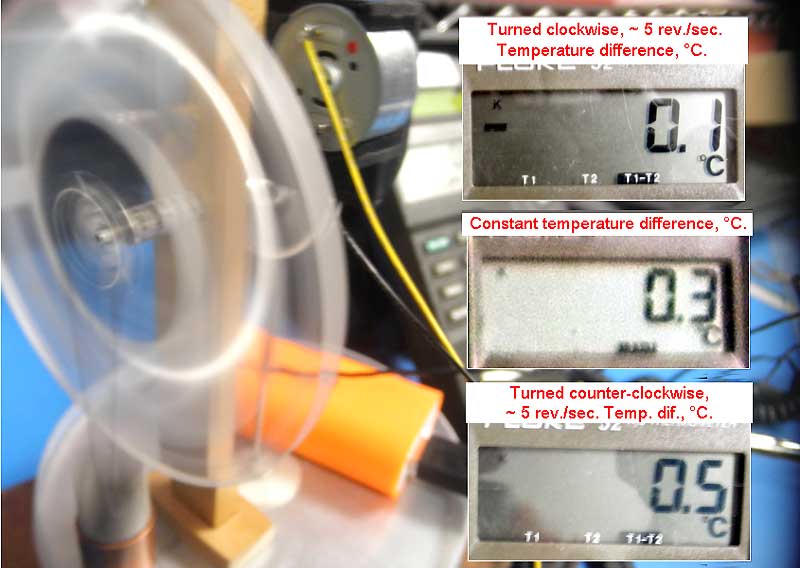

Остается раскрутить Стерлинг и посмотреть что получилось. Откровенности ради, надо сказать, что надо около 10 минут, что бы температуры стабилизировались.
И как результат, Стерлинг, действительно работает как обратимая тепловая машина. Только очень посредственно. При подводимой мощности ~ 0,2W (5V, 0,04A), максимальная разность температур не превышает 0,4°С. Опуская расчеты, которых много, КПД получилось ~ 0,5 %. Это лучше, чем ничего, но все же очень, и очень мало.
То есть, если Вы надеялись использовать простой Стерлинг как тепловой
насос... Не могу сказать что из этого выйдет что то путное. С другой стороны - "Никогда не говори никогда". : )
А сейчас, меня интересует, до какой температуры можно нагреть воду в бутылке, если оставить ее на прямом свете в солнечный день. Вы можете попробовать сами, но мой результат оказался лучше, чем я ожидал. Страница будет здесь, но пока не закончена (точнее и не думала начинаться, еще).
Временные закладки: 1, 2, 3.
***А если Вы нашли неточности, или имеете что-нибудь добавить, то мой адресс ниже.
