Простые преобразователи напряжения для светодиодов, и как это работает.

Джоуль Вор или еще более простые генераторы для светодиодов. А беспорядок, это то, с чего начинается творчество в электронике.
                  Творческий беспорядок на столе, который не является чем то особенным. Главное, что он есть : )

 Осциллограммы, для страницы о простом генераторе.

 Линии на каждой осциллограмме:
 Сверху (желтая), то что происходит на коллекторе транзистора.
 Ниже (красная) - с резистора 0,5 Ома, в эмиттере.

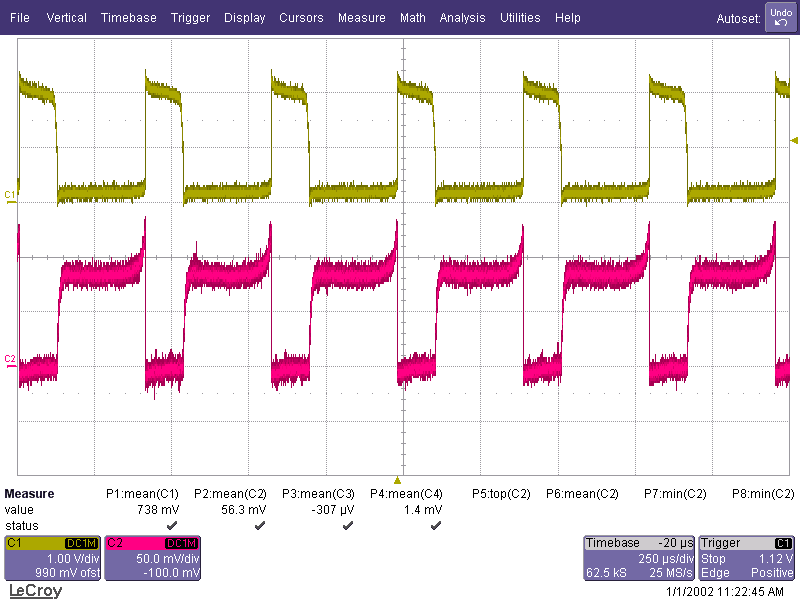

Очень большой ток:

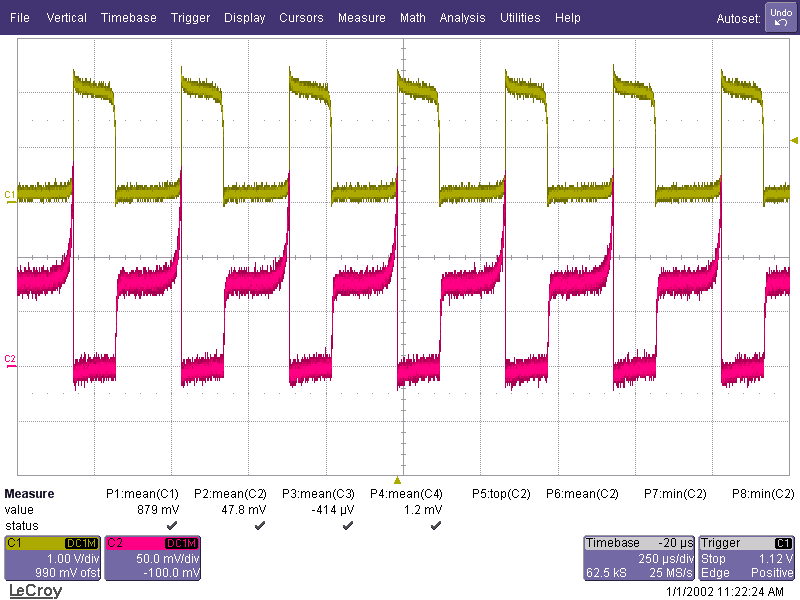

Большой ток:

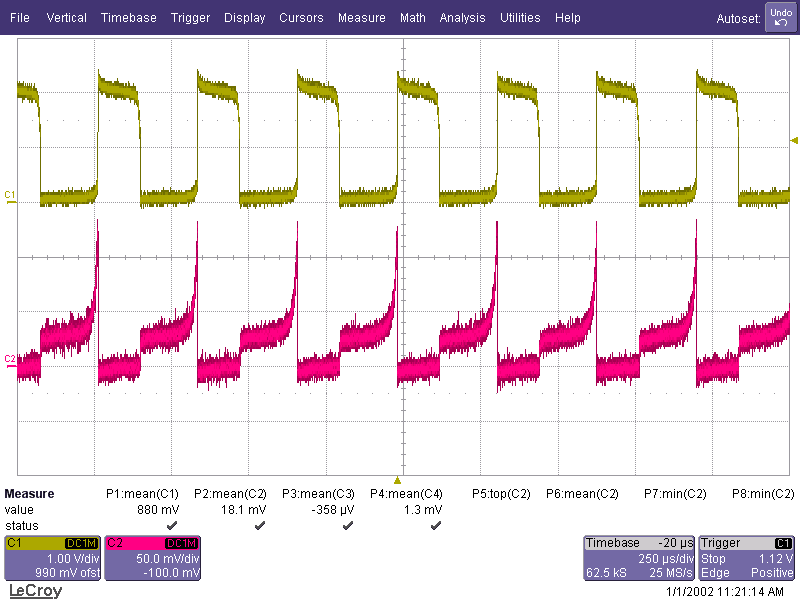

Приемлемая сила тока:

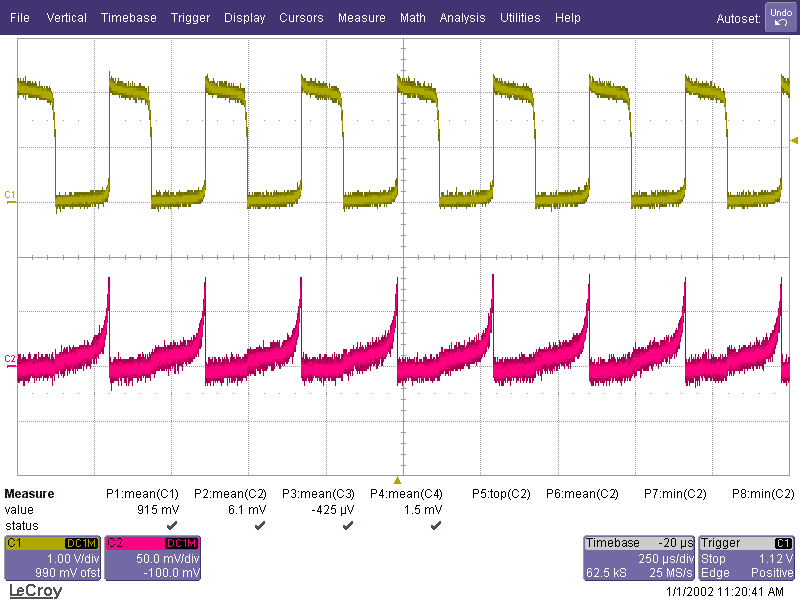

Почти оптимальная сила тока:

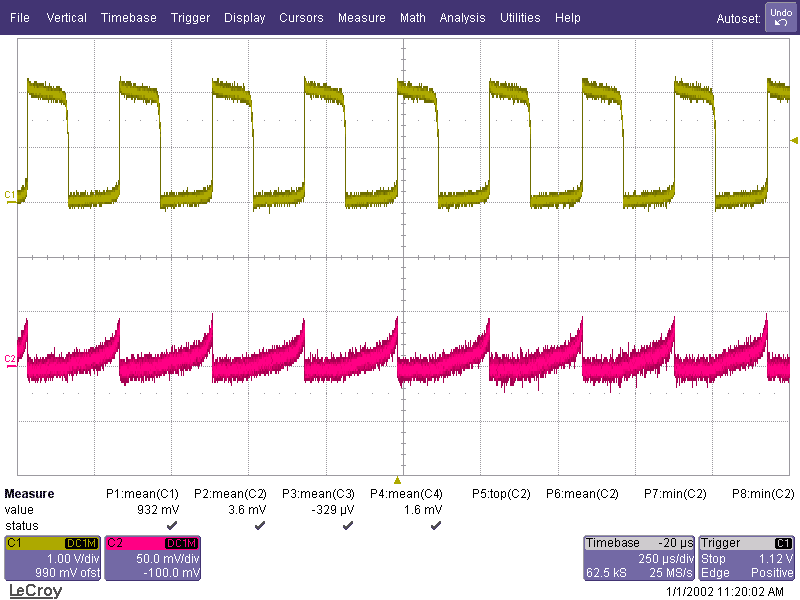

Преобразователь работает в режиме максимальной эффективности:









01.11.2023  SKootS
