5.8.4 Блок питания для воздушного озонатора на керамических пластинах.
Как это работает, с голубым свечением, Вы можете посмотреть на YouTube. Меня больше интересует, что находится в середине.
Как это работает, с голубым свечением, Вы можете посмотреть на YouTube. Меня больше интересует, что находится в середине.
На удивление, ничего сложного. Схема, напоминающая обычную спиральную лампу ("энергосберегайку") и относительно высоковольтный трансформатор.

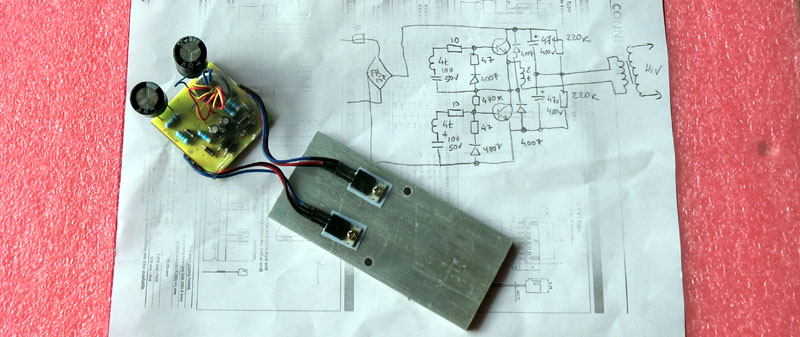

Схема, в первом приближении выглядела так.

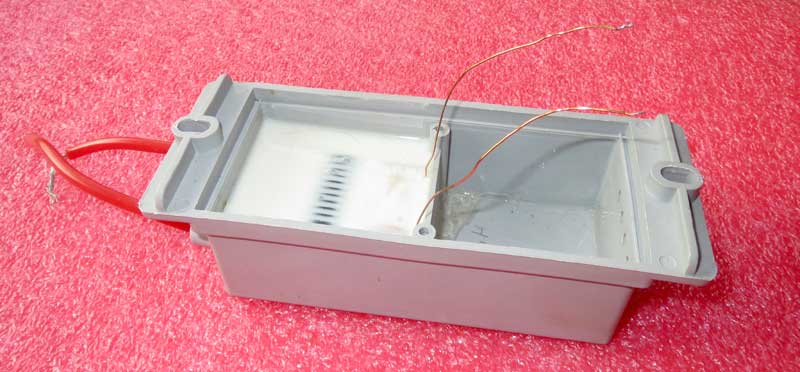

Ну и трансформатор, который занимает оставшееся место.
Схему я снял для себя, но возможно кому-нибудь пригодится.
Ну, и что бы не читать дальше, это работает, но только с керамическими пластинами.
Мысли по поводу (и без).
Озадачивает, что в двух преобразователях, при полной идентичности схемы, стоят разные трансформаторы. В первом с индуктивностью обмоток 6.2mH/1.9H, во втором - 13.6mH/4.2H. Отношение остается таким же, 1:17,5. Технологическим разбросом это не объяснишь, но возможно один на 120V, второй на 220V.
Напряжение, на выходе преобразователя, конечно низкое. Поэтому классический ионизатор, от него, работать не будет. Что бы его раскачать, необходимо около 10 кV.
И ... переменный ток на выходе. В обычном озонаторе постоянное напряжение, которое двигает воздух. Если проще, то минус на иглах, плюс на решетке, и получаем вентилятор, который довольно прилично двигает воздух. На переменке такого не получается. Дополнительный вентилятор, конечно, спасает ...

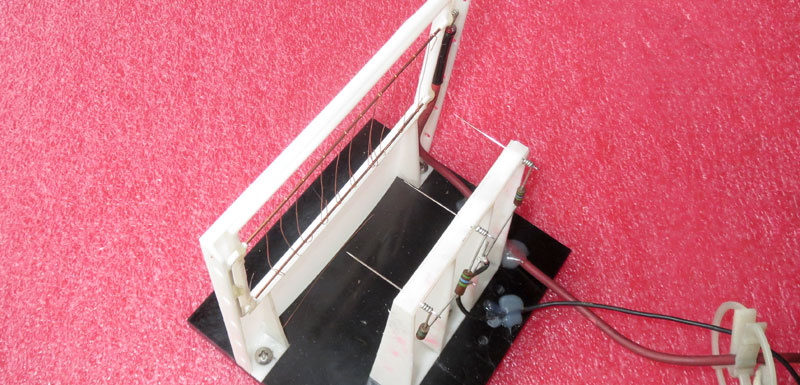

Кстати, на фотографии тестовая ионизирующая головка озонатора, который работает от строчного трансформатора телевизора Sharp. Экспериментальная штука, "заточена" под работу от солнечных панелей, без обслуживания в течении сезона. 7V 0.2A - все что нужно для "счастья". В виде озона в воздухе, конечно.

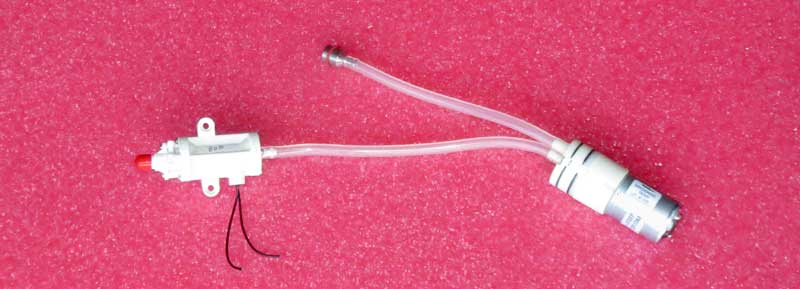

Последнее, это головка озонатора, для воды (вместе с насосом).
Если кто то знает как это работает, то дайте мне знать (please!). Это одна из загадок, которая остается ... интересной.
