Катушки и их индуктивность.
В схеме радиоприемника и передатчика, всегда есть катушки, которые надо сделать самостоятельно. Это достаточно неприятное занятие, тем более, что никогда не знаешь что получится. А еще и автор схемы мог ошибиться. В общем схема получается "неповторяема", даже если очень хорошая.
На самом деле все значительно проще, чем кажется. Две формулы, которые делают наш день ( L=k*sqrt(n) & 2*pi*f= 1/sqrt(L*C) ). Если все подставлять в Генри (L), Фарадах (C) и Герцах (f), то все работает.
Резонансная частота контура нас не интересует (на данный момент), только индуктивность. Ничего, кроме того, что индуктивность катушки пропорциональна (k) квадрату витков (n), нас интересовать не будет. Именно на этом заканчивается физика и начинается практика. И она следующая.
Практические примеры.
Попробуем намотать дроссель, на обычном резисторе (100кОм - ОК) и измерить его индуктивность. Что бы было веселее - 4 дросселя, 50 и 100 витков на двух разных резисторах.
Конечно, мы ожидали другой результат. Разница заключается в том, что формула L=k*n^2 полностью работает только для однослойных катушек. Дроссели, которые мы только что намотали - имеют несколько слоев в намотке. Но для практического применения это значения не имеет.
Коэф. пропорциональности (k) считаем по 50 виткам: k (мкГн/втк.^2) = 6.6 / (50*50) = 0,00268 и 0,00352 на 50 витках, для резистора большего размера.
Дальше - никакой магии. Раскручиваем формулу в обратную сторону. То есть, если нам нужен дроссель 3,3 мкГн ( на маленьком резисторе), то 3,3 (мкГн) / 0,00268 (мкГн/втк.^2) = 1231.34 (втк.^2). То есть, 35 витков на маленьком резисторе - самое оно, 3,3 мкГн.
Дроссели можно мотать на чем угодно. Спички, зубочистки - работают не хуже. На следующей картинке оба дросселя имеют по 75 витков. Индуктивность на картинках. Вы можете пересчитать их в то, что небоходимо.

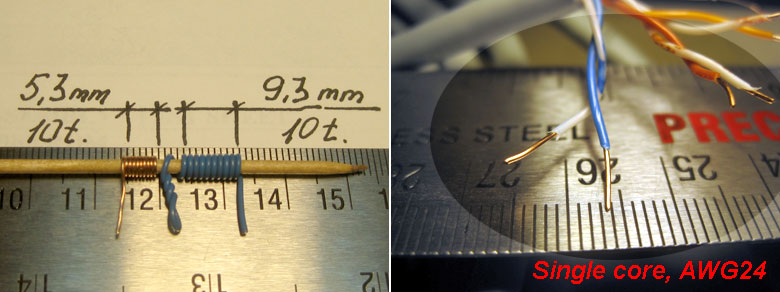

Проблема с проводом, для высокочастотных катушек, легко решается с помощью сетевого кабеля. Одножильный 24AWG (d=0.53mm/0,93mm) подходит, как нельзя лучше.
Общее, для катушек ниже, длинна провода ~ 0,7м.
Технология та же. Пересчитываем в то, что необходимо.

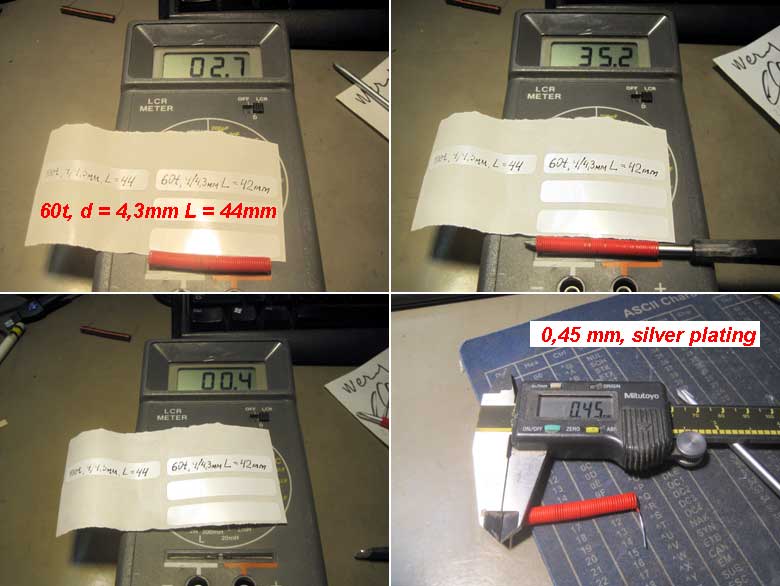

Высокочастотные катушки (с сердечником и без).
Дальше только катушки и результаты измерений.

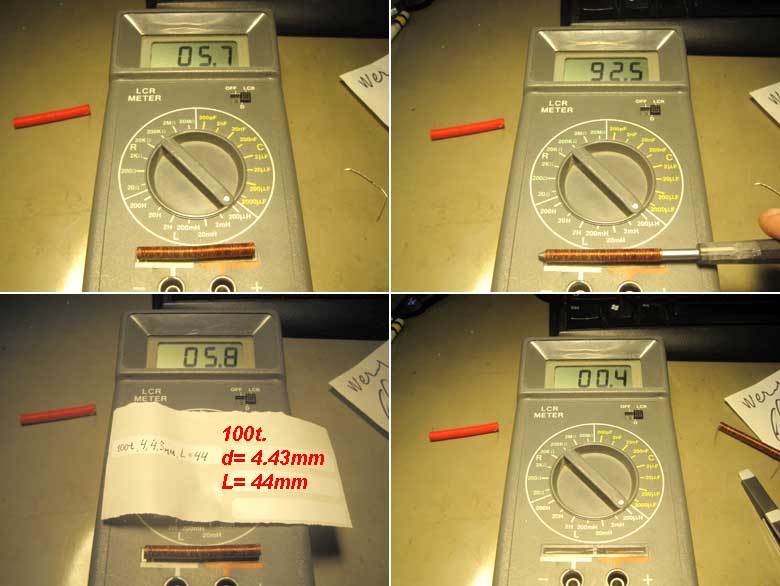

Сердечник, в виде отвертки, увеличивает индуктивность больше, чем я ожидал.

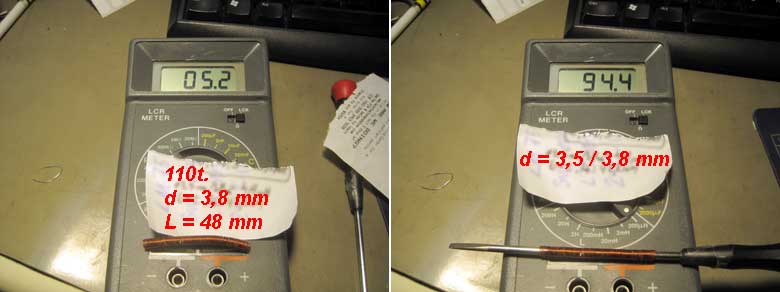

Мало что меняется, если уменьшить внутренний диаметр катушки. Для диаметра оправки 2,2мм, 165 витков (L = 72,5мм) дают 3,4 мкГн.
Сердечник, какой-никакой, увеличивает индуктивность в ~ 20 раз.
* - Из показаний на измерителе необходимо вычесть 0,4 мкГн, что бы получить реальную индуктивность (в мкГн, конечно). То же для следующей фотографии.
И так, побаловаться.

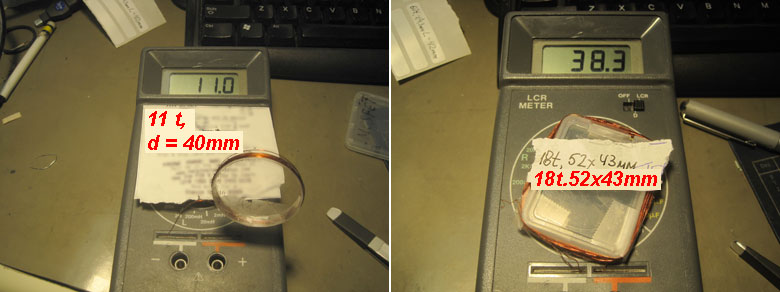

И экзотика для рамочных антенн.
Две формулы сверху. Остается пересчитать колличество витков, по необходимой индуктивности. Как и большинстве случаев ошибка будет плюс-минус 50%. Это абсолютно нормально, тем более что точно ничего нельзя изготовить. А общая индуктивность легко подстраивается раздвигая (сжимая) витки.
