Речь идет о генераторе, с трансформаторной обратной связью, больше известеным как Джоуль Тифт.
Теперь настало время проверить, что можно получить от германиевого транзистора в автогенераторной схеме с трансформаторной обратной связью. Напомню, что нас интересует минимальное напряжение, с которого это может работать.

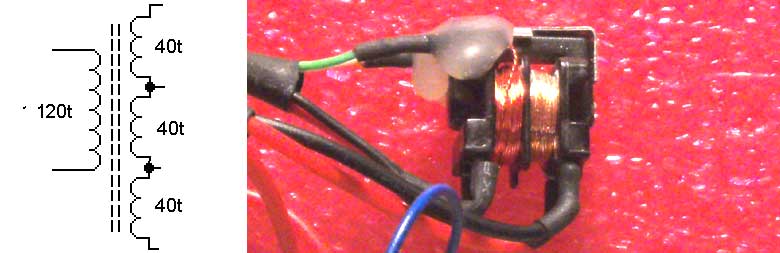

Трансформатор, тот же самый, 40+40+40/120 витков.

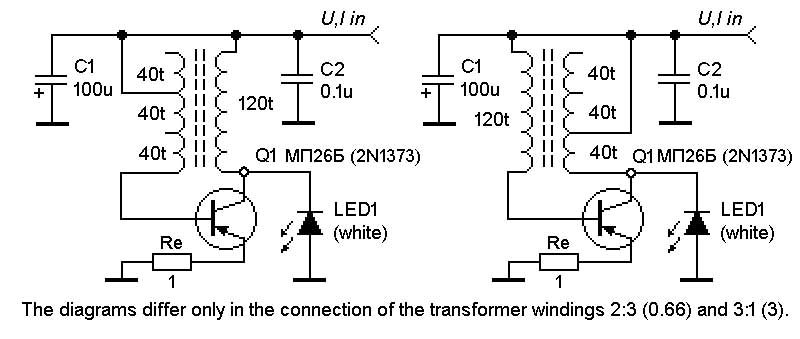

Схема изменяется, но не сильно. Полярность напряжения, конденсаторов, так же и светодиод включен в противоположную сторону. Эмиттерный резистор что бы видеть на скопе, что происходит с током эмиттера.
Дальше, что вижу я и это не надо воспринимать как "истинну в последней инстанции". Просто у меня получилось следующее (по вертикали, слева, напряжение в Вольтах и КПД, где 100%=1).
Во отличии от кремниевого транзистора, подобный генератор не запускается "скачком". То есть, напряжение с которого он начал работать и прекратил - одинаковые. Тут нет гистерезиса присущего кремнию. При чем, для МП26Б (с бэтой 26) и 2N1373 (бэта=60) - результаты одинаковые. Это была довольно необычная находка, и у меня нет этому объяснения. Но предположение есть.
Дело в том, что ВСЕ германиевые транзисторы имеют ток утечки (Iceo), который значительно превышает тот же ток, для кремниевых транзисторов. Например, для МП26Б, который я использую, ток утечки 0,075 мА, а 2N1373 - 0.05 mA (для кремниевого 2N3904 Iceo<0.001 mA) . Это, где мы теряем мощность, которая не дает возможности германию запуститься так же, как кремнию. Но это предположение, которое "имеет место быть".
Только для примера, те же характеристики, с той же схемой, сняты с экзотического кремниевого транзистора 2N930 (45V, 0.03A, 200'C).
Мой вывод следующий. Германиевый транзистор гарантированно запускаестя при наряжении 0,1 Вольт и может выдавать мощность (2,5V, 0.1mA) при 0,2V. Кремниевый, запускается с 0,5V и продолжает работать до 0,4-0,2V, но что бы его снова запустить, необходимо опять, поднять напряжение до 0,5V.
Для меня, все это делается для преобразователя Пельтье, который выдает 0.2-0,4V (open voltage), 0.1-0.2A (short current) при нагреве теплом руки. То есть, кремниевый транзистор может не запуститься. Поэтому остается германиевый или полевик, типа КП103 или КП303. Последние я не пробовал. В теории, подобные полевики должны "запускаться" на милливольтах тк проводят ток (находятся в состоянии усиления) при нулевом нарпяжении на затворе. : )
