17.39 Кабельный модем RCA DCM425, быстрый ремонт (теряет соединение).
Речь пойдет о кабельном модеме, и как его оживить в домашних условиях.
История тривиальная. У меня начал пропадать интернет и тут же восстанавливаться. Это продолжалось какое то время, пока интернет не исчез, безнадежно.
Техническая поддержка сервис провайдера оказалась бессильна и пообещала мастера … через неделю. Поэтому разбираться пришлось самостоятельно. Ничего сложного не оказалось.
Модем, о котором мы говорим выглядит так.

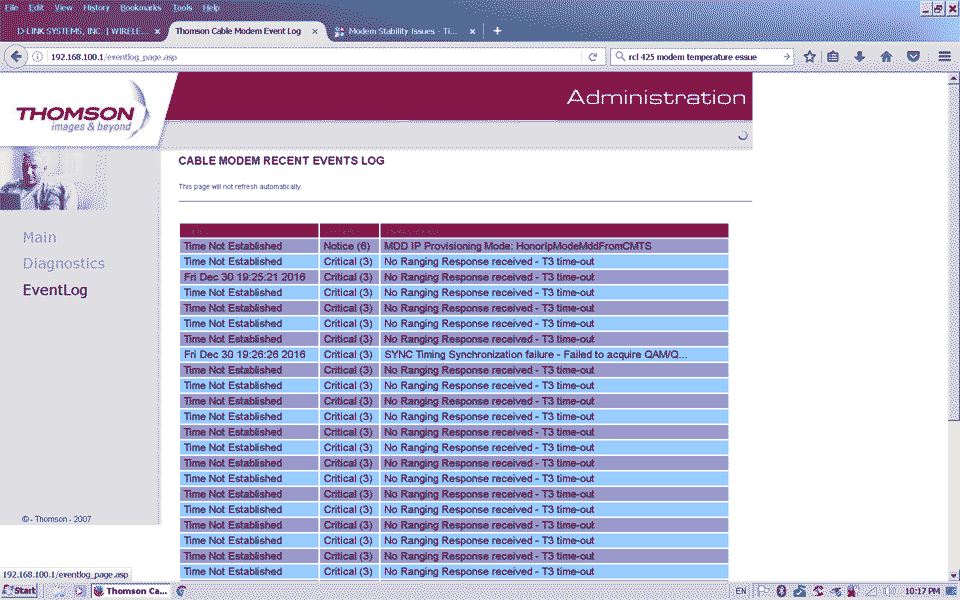

Не секрет, что в большинстве модемов есть доступ к диагностической странице. В данном случае она находится по адресу 192,168,100,1 и выглядит так.
Как результат имеем ошибку тайминга, которая не позволяет модемам синхронизироваться. И скорее всего это происходит в моем модеме.
Под резиновыми ножками находится четыре винта.
Все собрано на одной печатной плате. Два входных конденсатора, которые сомнительно выглядели, я поменял сразу. Это не помогло.
Тайминг, или частоты, определяются кварцевыми резонаторами 16 и 24 МГц. Осциллографом туда соваться бесполезно, а USB радиоприемником — можно.
Кварцы оказались рабочими: 15,995 МГц и 23,993 МГц.
Дальше, стандартное рыскание осциллографом показало, что напряжение 3,3 Вольт не очень стабильное (на «минусе» этого диода).
Причина — плохой конденсатор фирмы «G-LUXON».
Так как мы никогда не слышали о такой фирме, то все электролитические конденсаторы лучше поменять на что-нибудь более известное. На «доноре» оказались «SANYO».
Остается заменить ВСЕ конденсаторы фирмы «G-LUXON» на то, что есть под рукой. Емкости и напряжение конденсаторов на фотографии ниже.
Если Вы используете не стабилизированный блок питания, то входные конденсаторы (те, что 1600u16V) должны быть рассчитаны на напряжение 25 Вольт. Если от стабилизированного 9-12 Вольт, то на 16 Вольт, как на фото.
И все. Включайте и наслаждайтесь стабильным интернетом.
