Схема помогает работать
электромотору от небольших солнечных
батарей.
Характеристики.
Ток потребления (в режиме накопления заряда): 0,03-0,05 mA
Длительность выходного импульса: ~ 1 sec (фиксированная)
Максимальный ток (определяется параметрами транзистора Q4): 25A (100A peak)
Рабочее напряжение (на конденсаторах / нагрузке): 3,8 - 4,6V
Время цикла (порог - 4,4V, с этими солнечными панелями): 1 - 300 sec
Диапазон рабочих температур: -10'C до +60'C
Солнечные батареи, все так же, заряжают батарею конденсаторов. Когда напряжение достигает 4,4V, открывается транзистор Q4, конденсаторы разряжаются через электродвигатель и цикл повторяется.
Инвертор (с триггером шмитта на входе) потребляет около 10 мкА в режиме покоя. Это то, чего изменить нельзя. Остается подогнать остальные узлы, что бы они потребляли соизмеримый ток.
Проще всего это делается с транзисторным аналогом динистора. Замена резисторов R1, R2 на 100 кОм, снизила ток потребления динистором до 5 мкА. Резистор VR1 был подобран, что бы сохранить напряжение включения — 4,4V.
В затворе полевого транзистора Q3, резистор R3 увеличен до 100 кОм. До тех пор, пока не открылся динистор, он удерживает напряжение на затворе 1V или ниже.
Выходной транзистор Q4 лишился резистора R6, который был необходим только для настройки схемы.
Резистор R4 уменьшен, до 8,2 кОм. Это связано с особенностями инвертора. К примеру, если этот резистор увеличить до 100 кОм то ток, потребляемый микросхемой, увеличится до 2 мА.
Два конденсатора С2.1 и С2.2 вместо С2. Дополнительный конденсатор С2.1 включен параллельно диоду . Теперь динистор и выходной транзистор Q4 открываются одновременно. Это позволяет избежать утечки через резистор R4.
Монтаж схемы - на обратной стороне платы с накопительными конденсаторами.
И в самом конце, плата и компоненты покрываются влагозащитным покрытием 1A33.
Характеристики.
Ток потребления (в режиме накопления заряда): 0,03-0,05 mA
Длительность выходного импульса: ~ 1 sec (фиксированная)
Максимальный ток (определяется параметрами транзистора Q4): 25A (100A peak)
Рабочее напряжение (на конденсаторах / нагрузке): 3,8 - 4,6V
Время цикла (порог - 4,4V, с этими солнечными панелями): 1 - 300 sec
Диапазон рабочих температур: -10'C до +60'C

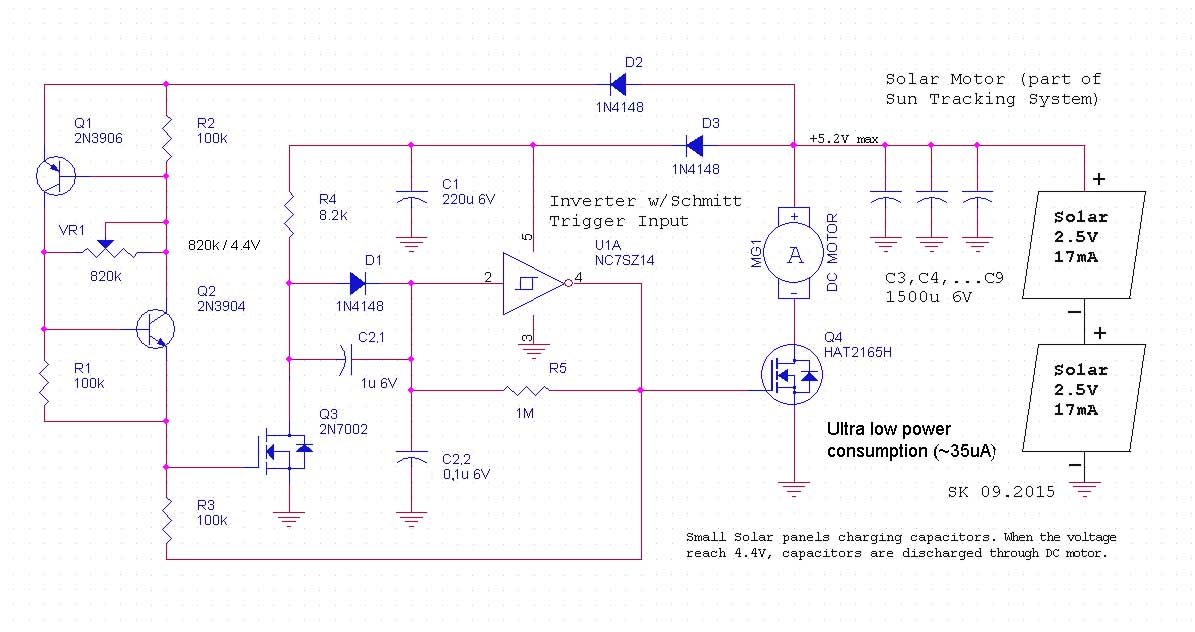

Схема (оптимизированная по току потребления).
Солнечные батареи, все так же, заряжают батарею конденсаторов. Когда напряжение достигает 4,4V, открывается транзистор Q4, конденсаторы разряжаются через электродвигатель и цикл повторяется.
Инвертор (с триггером шмитта на входе) потребляет около 10 мкА в режиме покоя. Это то, чего изменить нельзя. Остается подогнать остальные узлы, что бы они потребляли соизмеримый ток.
Проще всего это делается с транзисторным аналогом динистора. Замена резисторов R1, R2 на 100 кОм, снизила ток потребления динистором до 5 мкА. Резистор VR1 был подобран, что бы сохранить напряжение включения — 4,4V.
В затворе полевого транзистора Q3, резистор R3 увеличен до 100 кОм. До тех пор, пока не открылся динистор, он удерживает напряжение на затворе 1V или ниже.
Выходной транзистор Q4 лишился резистора R6, который был необходим только для настройки схемы.
Резистор R4 уменьшен, до 8,2 кОм. Это связано с особенностями инвертора. К примеру, если этот резистор увеличить до 100 кОм то ток, потребляемый микросхемой, увеличится до 2 мА.
Два конденсатора С2.1 и С2.2 вместо С2. Дополнительный конденсатор С2.1 включен параллельно диоду . Теперь динистор и выходной транзистор Q4 открываются одновременно. Это позволяет избежать утечки через резистор R4.
Монтаж схемы - на обратной стороне платы с накопительными конденсаторами.

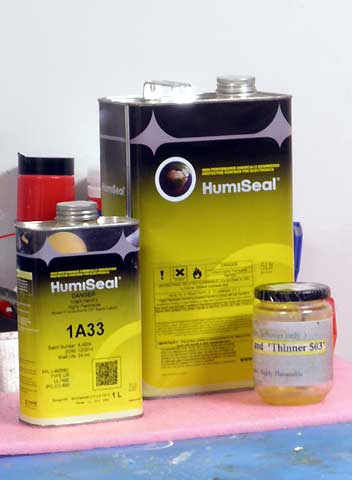

И в самом конце, плата и компоненты покрываются влагозащитным покрытием 1A33.
