Как увеличить точность установки "нулевой" позиции по Z.
Коротко о проблеме установки нуля по координате Z, для большинства 3Д принтеров.
Давайте посмотрим на мелкие реалии нашей жизни. Вы убиваете целый день на моделирование всякой фигни и отправляете это на принтер. Обычно, с первым принтом "не складывается", иногда и со вторым. Неприятно, да?

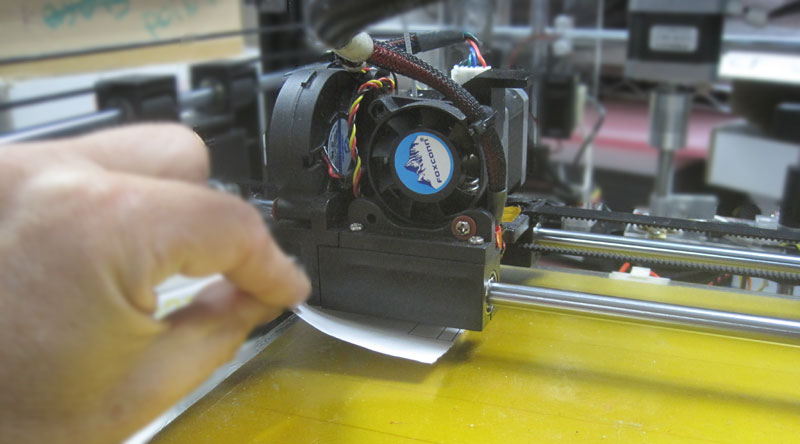

ОК. Я не печатаю много, но это не меняет сути проблемы, которая заключается в том, что надо регулировать начальную высоту стола каждый раз, перед печатью. Один из простых и точных методов известен каждому.
Но даже при этом, надо делать дополнительную коррецию "на лету", по первым контурам принта. Все линии должны быть "приплюснуты" и иметь равную ширину. Если этого не сделать, то будут два варианта: либо, на первом слое, головка будет царапать стол, либо принт не приклеится, и слетит со стола.
Все понятно, но что делать?
А ничего не делать. Люди делятся на две категории. Одни будут бесконечно настраивать стол и выражать свое недовольство в интернете, вторые просто выясняют причину проблемы и ее устраняют. Это делается один раз, и сильно экономит нервы в будущем.
Что происходит.

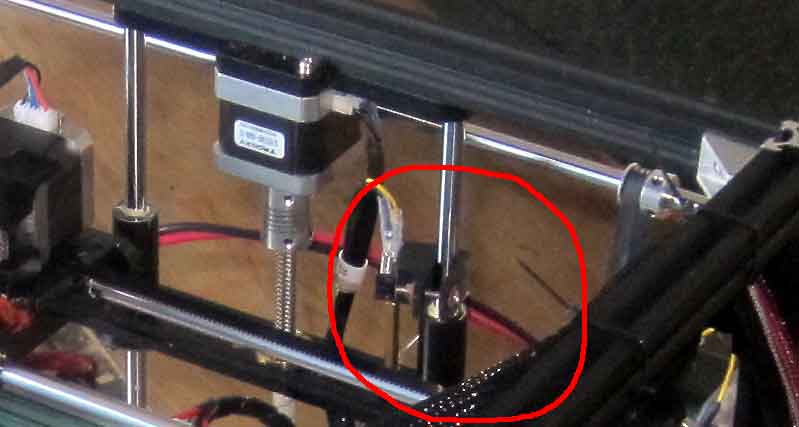

Если коротко, то кроме того, что вся констукция принтера Tronxy X5 "гуляет" от температуры, еще и констукция концевого выключателя для оси Z - полное ... (могла бы быть получше). Последний действительно работает плохо.
Теоретически, в самом лучшем варианте, при идеальных условиях, точность установки - плюс минус 0,02 - 0,04 мм. При толщине первого слоя 0,1 - 0,2 мм это должно работать. Но реальность, которую можно проверить штангенциркулем, показывает что положение стола может быть плюс минус 0,1 - 0,2 мм от идеального. То есть о принте толщиной слоя 0,1 мм можно просто забыть.
Устраняем проблему.
А решается все элементарно, до смешного.

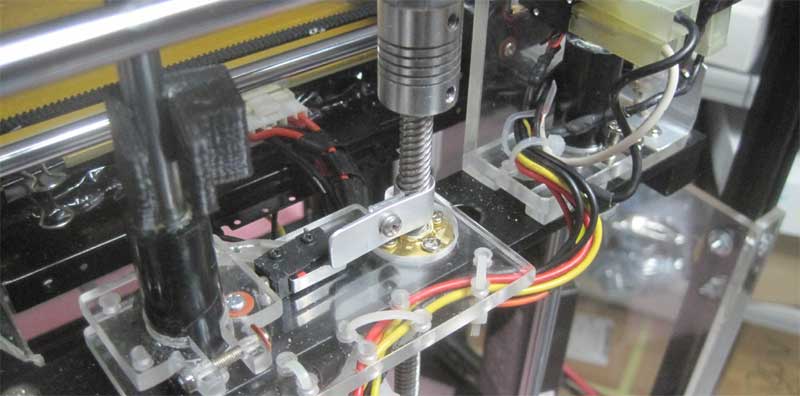

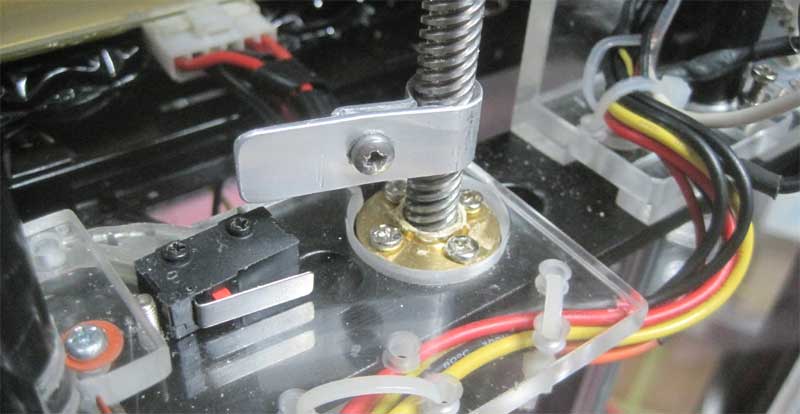

"Флаг", закрепленный на ходовом винте оси Z, просто нажимает на выключатель, когда стол находится в "нулевой" позиции.
Таким образом, точночть привязана только к положению ходового винта. За время, пока стол поднимается на 8 мм (полный оборот шагового двигателя), кончик "флага" успевает пробежать 80 мм. При том же выключателе (и прочих равных), точность поднимается в 10 раз.
Кроме того ,что теперь это работает "правильно", дополнительная "приятность" заключается в том, Вы можете настроить положение стола, не включая принтер.
Have a good 3D printing : )
SK, 2019
