Tronxy X5 или как сделать так, что бы это заработало правильно.
Коротко о принтере Tronxy X5.
Сразу скажу, что это будет работать "прямо из коробки", если Вы собрали и подключили все правильно. Другое дело как это будет работать. А работать оно будет, прямо скажем, посредственно. Конечно, "лучшее враг хорошего", но никто не хочет использовать принтер, на половину его возможностей.
Покупка.
Я купил свой принтер за 130$ включая доставку. Это приблизительная цена компонентов (из которых он состоит) плюс доставка. Если Вы собираетесь купить это дороже, то стоит подумать дважды. Принтер требует много мелких доделок, с которыми вы застряните на месяц.
Почему именно Tronxy X5?
Причины покупки у каждого свои, но мои - следующие:
1. Мне нужен принтер, у которого стол перемещается вертикально, по координате Z. Это позволяет печатать высокие и тонкие изделия, не боясь что последние свалятся со стола. Для принтеров, у которых стол ходит по Y координате, напечатать такое изделие, за один раз, невозможно.
2. Механическая прочноcть, это второй фактор. По умолчанию, у металлического фрейма она лучше, чем у пластикового. Это не сложилось в данном случае. Это хорошо видно на первых принтах.
3. Возможность "разгона" принтера. В основном потому, что печать занимает много времени. Приятно разгонять принтер до того момента, когда качество печати остается сносным. В конечном итоге, печатать можно в 2 раза скорее, подбирая скорость "нелету".
4. И цена - последний и решающий фактор.
А теперь, мелкие неприятности и как с ними бороться.
1. После предварительной сборки горизонтальный вал оси Y отазался крутиться, напрочь. Он просто упирался в двигатель оси Z.
Подкладки под корпуса подшипников отодвинули вал на 1 мм, и это решило проблему.
2. Вторая мелкая неприятность заключалась в том, что каретка с головкой не может дойти до своего "нулевого" положения. Она упирается либо в горизонтальный вал, либо в шаговый двигатель оси Y. "Вылечилось" выносом обоих валов наружу и новым кронштейном для шагового двигателя.
3. Такая же "ерунда" случилась с шаговым двигателем оси X, поэтому (как видно на фото) он, то же, изменил свое положение.
4. Натяжитель, по оси X, из за своего большого диаметра, просто "убивал" зубчатый ремень. Плюс консольное закрепление, явно не "катит" в данном случае. Поэтому сквозной винт и двойной подшипник от старого харддрайва (оси головок) приводят все в состояние "как должно быть".
5. И, пока мы не собрали все вместе, стоит заглянуть снизу. Головка, которая обычно имеет температуру 220 - 250"С, находится слишком близко к зубчатому ремню.Тепловая защита (в виде пластинки, которая крепится под гайку головки) более, чем желательна.
Это требует снятия головки. Теплоизолировать ее дополнительно или нет - по желанию.
*** Не стоит обрезать зубчатые ремни "под корень". Вы будете, еще много раз, перенастраивать их натяжение. ***

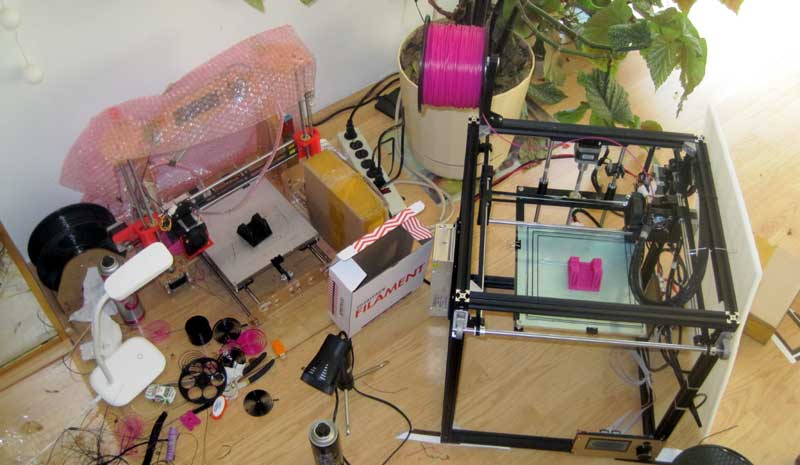

Обычно, когда проделано столько много работы, появляется желание попробовать, и оно побеждает. Это рождает творческий беспорядок, но с результатом.
Элементарная идея. Напечатать один и тот же файл на двух принтерах и сравнить. Материал ABS, настройки одинаковые.
Результат, как и предполагалось: нельзя купить "шанхайских барсов" по цене "сибирских тушканчиков".
Но, вернемся к "нашим баранам". Волнистость указывает на вибрацию, которая возникает при печати. Не смотря на то, что сбоку принт выглядит еще ужаснее, вибрации - главная проблема. И это хорошо видно, если наблюдать за процессом печати.
Тривиальная причина вибрации оказалась в том, что рама не такая жесткая как кажется. После сборки и затяжки винтов, легкое нажатие рукой в любом направлении превращает "кубическую" структуру в параллелограмм.
6. Вибрация рамы "лечится" дополнительными пластинами, как видно на фото. Из оргстекла, толщиной 5 мм: 1, 2, 3 - 280х220мм, 4,5,6 - .140х100мм. Внизу (7) - алюминиевый. фрейм от старого монитора, который подошел, практически идеально.
7. При наблюдении за печатью, выясняется, что стол вибрирует сам по себе с "угрожающей" амплитудой. В горизонтальной плоскости (по оси X).
Как это устранить каждый будет решать сам. Но у меня нашлась старая печатная машинка "запчасти" из которой Вы видите на фотографии. Нижний и верхний кронштейны крепления пришлось изготовить самостоятельно.
ОК. С этого момента мы имеем механическую структуру принтера, которая ничем не уступает более дорогим моделям.
8. Температура рабочего стола и окружающего воздуха - это другая проблема, которая рождает расслаивающийся принт.

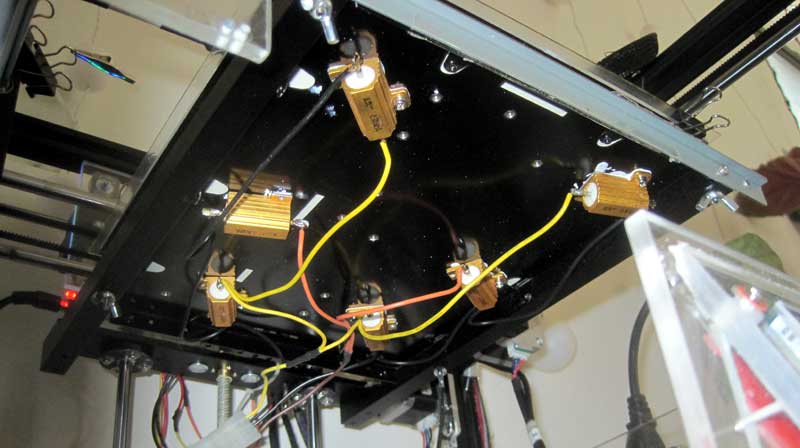

Решение, которое Вы видите, взяло 2 недели экспериментов. И это работает не так, как Вы думаете. Нагреватель, в виде резисторов на тонкой алюминиевой пластине, теплоизолирован от стола.
Такая конструкция нагревает воздух вокруг стола, делая тепловую рубашку. Последняя стабилизирует температуру принта, только.
Нагреватель работает от отдельного блока питания, 12V5A и включается вместе с нагревом стола. Это делает обычное автомобильное реле. Выключатель, с термопредохранителем на 5А - на всякий случай. Светодиоды делают жизнь веселее.
9. Если Вы пробовали переносить этот принтер с места на место, то это занятие еще то. Ручки, конечно не хватает. Последняя (d=8mm) делается элементарно.
10. После первых царапин на столе, наличие резиновых ножек, становится просто необходимым.
11. Ну, и что бы начать печатать, необходимо "смотаться" в 'Dollar Store'. Все, что там необходимо купить - на фото.
Что с этим делать Вы разберетесь сами.
И, ничего больше. Остальное, это всякие мелкие полезности, которые на качество печати не влияют.
В общем то, это все. У меня, этот принтер, прекрасно печатает. Правда это взяло около месяца экспериментов и проб. Надеюсь, что у Вас, это возьмет меньше времени.
C удовольствием отвечу на Ваши вопросы (если их немного, и по e-mail) и хорошей 3D печати.
SK, 2019
