1. Solar Tracker.
Усторойство слежения за солнцем.

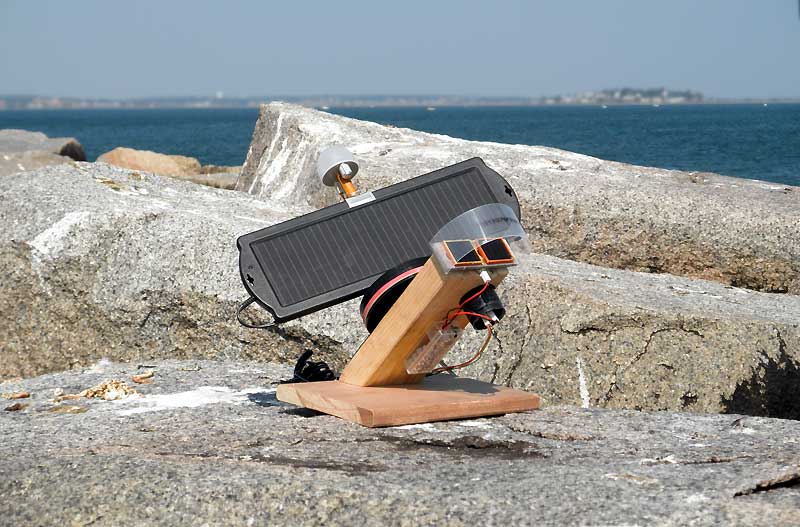

Речь пойдет об устройстве слежения за солнцем, которое на картинке ниже. Если упустить всякие подробности, то он позволяет с одной и той же солнечной панели получить в полтора (два) раза больше электричества.



Устройство слежения за солнцем не требует батарей или аккумуляторов. Двух солнечных панелей, которые видны на фотографии ниже, вполне достаточно.



Так как солнечные панели вырабатывают очень мало электричества, то напрямую ничего работать не будет. Действительно, достаточно тяжело найти мотор с редуктором, который будет работать от 5V 15mA. Поэтому энергия, которую вырабатывают эти панели, в начале запасается в блоке конденсаторов. Когда собрано достаточное количество энергии, начинает работать электродвигатель и основная солнечная панель поворачивается. Не полностью, конечно, а на небольшой угол. Конденсаторы снова заряжаются и цикл повторяется.

Датчик, который определяет направление поворота, находится под белым колпаком, сверху.

Скорость поворота напрямую зависит от энергии, которая собирается солнечными панелями. Последняя сильно зависит от интенсивности солнечного излучения и направления на солнце. Поэтому в полдень, при хорошем солнце, двигатель работает каждую секунду. Утром и вечером, когда на солнечные панели попадает только отраженный свет, интервал может доходить до 5 минут. Полупрозрачный материал в виде дуги, который виден на верхней фотографии, помогает когда солнце находится близко к горизонту.

Критический уровень освещенности — 1000 Lux. (пасмурный день). При более низкой освещенности устройство не работает, а солнечная панель не производит электричества, куда бы Вы ее не направляли. Для примера, освещенность в яркий солнечный день — до 129000 Lux., в такой же день, только в тени — 10000 до 25000 Lux., заход / восход - ~500 Lux.

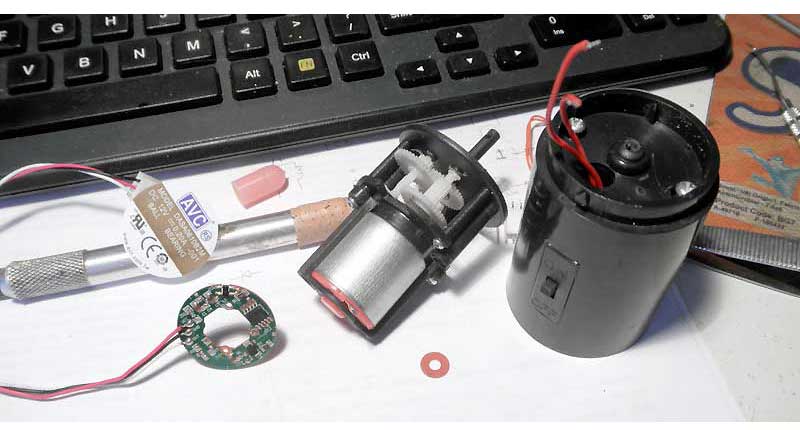

Основой устройства являются мотор с редуктором и плата управления процессорным вентилятором.

Так как рассказать обо всем устройстве на одной странице, долго и непрактично, то каждый найдет что нибудь (не)интересненькое по ссылкам ниже.

1. Вторая жизнь процессорного вентилятора или устройство управления электродвигателем.

2. Датчик направления на солнце или как это сделать просто, дешево и надежно.

3. Система накопления энергии. Не просто, но очень надежно.
Окончательная схема здесь.



07.09.2015  SKootS
